Оборудование для отбора проб пыли

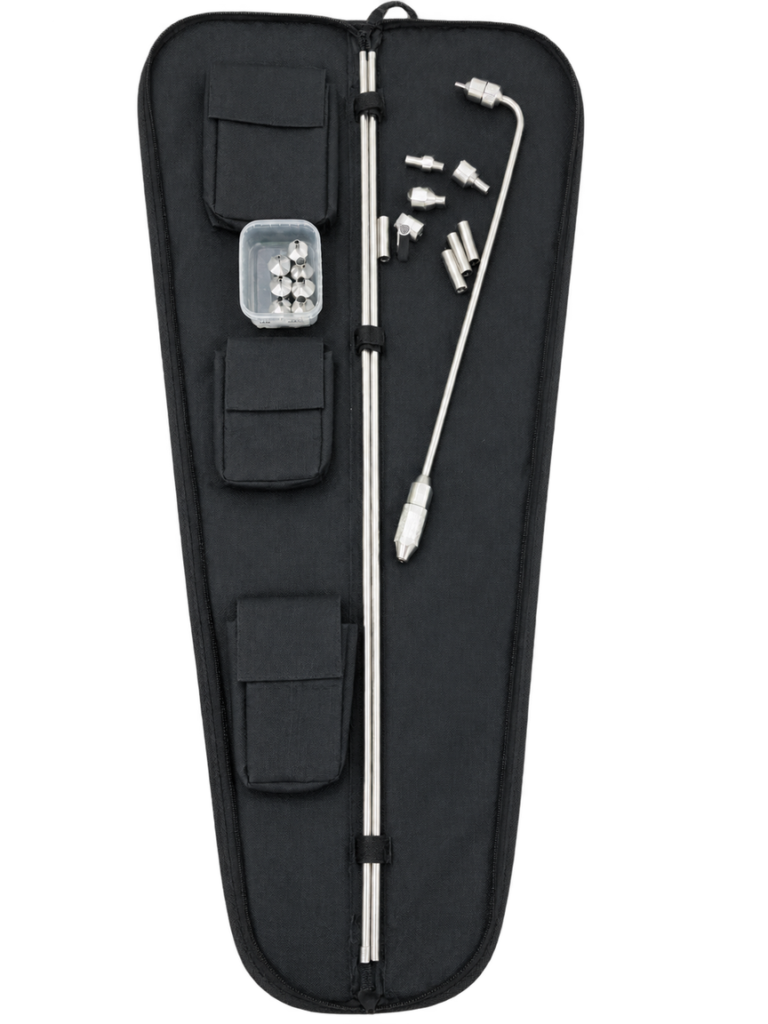

Комплект для отбора проб пыли методом внутренней и внешней фильтрации.

Конструкция и состав комплекта пылеотборного оборудования универсального соответствуют СТБ ИСО 12141-2005, МВИ.МН 5988-2018.

Данный комплект изготовлен из нержавеющей стали марки AISI 304. Все составные части оборудования являются кислотоустойчивыми, жаропрочными, жаростойкими, коррозионностойкими и инертными. Комплект предназначен для отбора проб пыли от источников с диаметром газоходов до 5,0 м.

Примерный комплект поставки

*Состав оборудования комплектуется индивидуально для каждого Покупателя, исходя из заявленных измерительных задач и типов подконтрольного оборудования.

** Рекомендовано ГУ «Республиканский центр аналитического контроля в области охраны окружающей среды» Министерства Природных Ресурсов Республики Беларусь, как основного потребителя оборудования.

ПАСПОРТ комплект для внешней и внутренней фильтрации

Оборудование для отбора проб пыли используют, чтобы определить концентрацию взвешенных частиц в воздухе рабочей зоны, вентиляционных системах и промышленных выбросах. Такие измерения помогают оценить воздействие пыли на персонал, проверить эффективность газоочистки и получить данные для производственного и экологического контроля.

Для белорусского предприятия важно выбирать оборудование не только по цене и техническим характеристикам. Нужно учитывать, где и как будут проводиться измерения, какие показатели необходимо определить, предусмотрено ли применение методики измерений и требуется ли поверка конкретного прибора. Ниже разберём виды оборудования, критерии выбора и особенности его применения в Республике Беларусь.

Для чего отбирают пробы пыли

Пылевые частицы образуются при дроблении, пересыпке, шлифовании, сварке, сжигании топлива и других технологических процессах. Они могут попадать в воздух рабочей зоны, вентиляционные каналы и выбросы предприятия.

Отбор проб необходим, чтобы:

— оценить содержание пыли в воздухе на рабочих местах;
— проверить соблюдение гигиенических требований и условий труда;
— определить эффективность фильтров, аспирации и газоочистных установок;
— контролировать параметры промышленных выбросов;
— выявить участки, где пылеобразование требует дополнительных мер защиты;
— получить данные для производственного контроля и лабораторных исследований.

Само по себе наличие пробоотборника не гарантирует достоверность результата. Важны правильный выбор точки отбора, расход воздуха, продолжительность измерения, тип фильтра, подготовка оборудования и соблюдение методики. Ошибка на любом из этапов может привести к неверной оценке концентрации пыли.

Где применяют оборудование для отбора пыли

Оборудование подбирают под конкретную задачу. Условия отбора проб в помещении и в газоходе различаются, поэтому универсальный прибор подходит не всегда.

Воздух рабочей зоны

В цехах, мастерских, на складах и строительных площадках пробы отбирают в зоне дыхания работников или в заданных точках помещения. Для таких задач применяют персональные и стационарные пробоотборники, а также специализированные устройства для определения отдельных фракций пыли.

При выборе учитывают продолжительность смены, мобильность прибора, уровень шума, питание, возможность крепления на одежде или размещения рядом с рабочим местом.

Вентиляционные системы и аспирация

Измерения в воздуховодах помогают оценить работу вентиляции и эффективность пылеулавливающего оборудования. Здесь важны доступ к контрольным сечениям, равномерность потока и возможность разместить зонд в нужной точке. Для таких работ могут потребоваться пробоотборные трубки, зонды, соединительные линии и устройства контроля расхода.

Промышленные выбросы

Отбор проб из дымовых и вентиляционных газов требует оборудования, рассчитанного на температуру, влажность, скорость потока и состав среды. В зависимости от методики используют пробоотборные зонды, держатели фильтров, обогреваемые линии, насосы, измерители расхода и вспомогательные приспособления для доступа в газоход.

Для контроля выбросов особенно важно заранее согласовать состав комплекта с лабораторией или специалистом, который будет выполнять измерения. Оборудование должно соответствовать используемой методике и условиям объекта.

Основные виды оборудования для отбора проб пыли

Комплект для отбора проб может включать несколько устройств. Конкретный состав зависит от метода измерений и характеристик пылевого аэрозоля.

Пробоотборник воздуха

Пробоотборник прокачивает заданный объём воздуха через фильтр или другой улавливающий элемент. Прибор обычно оснащён насосом, системой задания или контроля расхода и источником питания.

При выборе проверяют:

— рабочий диапазон расхода;
— стабильность поддержания расхода;
— возможность работы в течение нужного времени;
— точность настройки и контроля потока;
— наличие аккумулятора и зарядного устройства;
— удобство замены фильтров и обслуживания;
— допустимые условия эксплуатации.

Для персонального отбора важны компактность и автономность. Для стационарных измерений на объекте могут быть важнее длительная непрерывная работа и возможность точной фиксации прибора.

Фильтры и фильтродержатели

Фильтр улавливает частицы из отбираемого воздуха. Его тип, размер и материал выбирают в соответствии с методикой и задачей. Фильтродержатель должен обеспечивать герметичность и не допускать подсоса воздуха в обход фильтра.

Для гравиметрического определения массы пыли фильтры обычно взвешивают до и после отбора в лабораторных условиях. Поэтому важны правильная маркировка, упаковка, транспортировка и защита от загрязнения. Не следует прикасаться к рабочей поверхности фильтра руками или использовать расходные материалы, не предусмотренные методикой.

Пробоотборные зонды и трубки

Зонды применяют, когда точку отбора нужно расположить на расстоянии от прибора или в газоходе. Материал и конструкция зонда должны подходить для температуры, влажности и химического состава среды. Для горячих или влажных газов могут потребоваться специальные решения, включая обогрев отдельных элементов.

Длина трубки и её внутренний диаметр влияют на движение пробы. Поэтому нельзя произвольно заменять комплектные линии или удлинять их без проверки требований методики.

Измерители расхода и вспомогательные приборы

Для корректного отбора необходимо знать расход воздуха и объём пробы. В зависимости от оборудования используют встроенные индикаторы, ротаметры, расходомеры, калибраторы и устройства проверки герметичности.

Если расход измеряется отдельным средством измерений, нужно учитывать его техническое состояние и метрологический статус. Перед работой проверяют соединения, фильтродержатель и отсутствие утечек.

Приборы для фракционного отбора

В некоторых задачах требуется оценить не только общую запылённость, но и содержание частиц определённого аэродинамического размера. Для этого применяют специальные головки или сепараторы, разделяющие аэрозоль на фракции.

Такое оборудование используют, когда это предусмотрено методикой и необходимо для оценки воздействия на здоровье или решения конкретной производственной задачи. Не каждый пробоотборник способен корректно выполнять фракционный отбор.

Как выбрать оборудование для отбора проб пыли

Перед покупкой полезно составить техническое задание. Оно поможет избежать приобретения комплекта, который не подходит для условий предприятия или не может применяться по нужной методике.

1. Определите цель измерений

Сначала уточните, что именно требуется контролировать:

— пыль в воздухе рабочей зоны;
— общую запылённость;
— отдельную фракцию аэрозоля;
— пылевые выбросы из газохода;
— эффективность фильтра или аспирационной системы.

Для разных задач могут потребоваться разные пробоотборные головки, фильтры, зонды и диапазоны расхода. Формулировки «измерять пыль» недостаточно для точного подбора.

2. Уточните применяемую методику

До заказа оборудования определите, по какой методике будут проводить отбор и анализ. Сопоставьте с ней характеристики прибора: расход, тип улавливающего элемента, продолжительность отбора и требования к точке измерения.

Если измерения выполняет сторонняя лаборатория, запросите у неё перечень допустимого оборудования и расходных материалов. Это поможет избежать ситуации, когда прибор куплен, но лаборатория не может использовать его результаты.

3. Оцените условия эксплуатации

Для цеха с высокой запылённостью и вибрацией нужны решения, рассчитанные на соответствующую нагрузку. Для наружных работ важны температура, влажность, защита корпуса и автономность. Для газоходов — температура и параметры потока.

Проверьте характеристики прибора по документации производителя, а не только по описанию продавца. Уточните, можно ли использовать оборудование в конкретной среде и при заданных условиях.

4. Проверьте диапазон и стабильность расхода

Расход должен соответствовать методике и типу пробоотборной головки. Недостаточно выбрать прибор с подходящим максимальным значением: важно, чтобы он устойчиво поддерживал требуемый режим на протяжении всего отбора.

Уточните, предусмотрена ли проверка расхода до и после измерения, как прибор реагирует на изменение сопротивления фильтра и какие действия требуются при отклонении параметров.

5. Учитывайте метрологические требования

В Республике Беларусь применимость средств измерений определяется назначением прибора и действующими требованиями в области обеспечения единства измерений. Не следует автоматически считать, что любой пробоотборник подлежит поверке или, наоборот, что поверка не нужна.

Перед покупкой запросите у поставщика сведения о модели, документацию, данные о метрологических характеристиках и разъяснение по применимым требованиям. Для работ, результаты которых используются в официальной отчётности или регулируемых процедурах, вопрос метрологического статуса нужно согласовать с ответственным специалистом и лабораторией.

6. Проверьте сервис и расходные материалы

До заключения договора выясните:

— доступны ли в Беларуси фильтры и комплектующие;
— кто выполняет диагностику и ремонт;
— есть ли гарантийное обслуживание;
— можно ли получить обучение по эксплуатации;
— поставляются ли инструкции на понятном персоналу языке;
— каковы сроки поставки запасных частей.

Стоимость расходных материалов и обслуживания влияет на общую стоимость владения. Дешёвый прибор может оказаться невыгодным, если фильтры трудно найти, а ремонт занимает длительное время.

Покупка оборудования в Беларуси: документы и вопросы поставщику

При покупке газоаналитического или пробоотборного оборудования для предприятия запросите комплект документов, необходимый для идентификации, безопасной эксплуатации и обслуживания изделия. Обычно проверяют:

— наименование, модель и серийный номер;
— паспорт или руководство по эксплуатации;
— технические характеристики;
— комплектность поставки;
— гарантийные условия;
— документы о соответствии — если они предусмотрены для данного изделия;
— сведения о метрологическом статусе и порядке обслуживания;
— рекомендации по расходным материалам и калибровке.

Точный перечень документов зависит от типа оборудования и условий его применения. Не стоит ориентироваться на универсальный список из рекламного описания: требования нужно проверять применительно к конкретной модели и задаче.

Поставщику полезно задать следующие вопросы:

1. Подходит ли модель для выбранной методики отбора?
2. Какой расход воздуха она поддерживает и как его контролировать?
3. Какие фильтры и пробоотборные головки входят в комплект?
4. Есть ли сервисная поддержка и расходные материалы в Беларуси?
5. Какие проверки нужно проводить перед и после отбора?
6. Какие документы передаются вместе с прибором?
7. Какие ограничения по температуре, влажности и запылённости установлены производителем?

Как организовать отбор проб на предприятии

Даже качественное оборудование не обеспечит достоверный результат без правильной организации работ. До начала измерений необходимо определить точки отбора, подготовить прибор и назначить ответственного сотрудника.

Рекомендуемый порядок действий:

1. Согласовать программу измерений. Определить цель, точки, продолжительность и периодичность отбора.
2. Проверить комплектность. Осмотреть насос, соединения, фильтродержатель, зонд, питание и расходные материалы.
3. Подготовить фильтры. Выполнить маркировку и другие операции, предусмотренные методикой.
4. Проверить герметичность и расход. Контроль проводят в порядке, указанном изготовителем и методикой.
5. Провести отбор. Зафиксировать дату, место, условия, настройки и продолжительность работы.
6. Оформить результаты. Записать идентификаторы прибора и фильтра, показания, замечания и сведения о возможных отклонениях.
7. Передать пробу на анализ. Упаковать и транспортировать её так, чтобы исключить потерю или загрязнение материала.

Если измерения выполняются в опасной зоне, работники должны соблюдать требования охраны труда, правила допуска на объект и инструкции предприятия. Отбор в газоходах и других труднодоступных местах требует отдельной оценки рисков и подходящих средств защиты.

Типичные ошибки при покупке и эксплуатации

Предприятия чаще всего сталкиваются со следующими проблемами:

— покупают прибор без определения измерительной задачи;
— выбирают оборудование только по цене;
— не проверяют совместимость с методикой;
— используют неподходящие фильтры или расходные материалы;
— изменяют длину трубок и конфигурацию комплекта без согласования;
— забывают проверять расход и герметичность;
— не ведут журнал измерений и обслуживания;
— не уточняют заранее, кто будет проводить анализ проб;
— не учитывают стоимость сервиса и запасных частей.

Чтобы избежать этих ошибок, привлеките к выбору специалиста по охране труда, эколога, метролога или лабораторию, которая будет выполнять анализ. Их участие на этапе подготовки технического задания обычно обходится дешевле, чем замена неподходящего оборудования.

Обслуживание и хранение пробоотборника

После работы прибор очищают и осматривают в соответствии с руководством производителя. Проверяют состояние фильтродержателя, шлангов, разъёмов и корпуса. Повреждённые или загрязнённые элементы заменяют, если это предусмотрено документацией.

Оборудование хранят в сухом месте, защищённом от пыли, ударов и недопустимых температур. Фильтры и другие расходные материалы держат в упаковке производителя. Результаты осмотров, проверок, ремонта и обслуживания целесообразно фиксировать в журнале.

Периодичность технического обслуживания, проверки расхода и иных процедур устанавливают с учётом документации изготовителя, методики измерений и требований предприятия. Универсальный график для всех моделей отсутствует.

Сколько стоит оборудование для отбора проб пыли

Цена зависит от назначения, диапазона расхода, автономности, комплектации и наличия специальных пробоотборных головок. На итоговую стоимость также влияют доставка, обучение, сервис, фильтры и поверка или калибровка — если они необходимы для конкретной модели и применения.

Сравнивая предложения, оценивайте не только цену прибора, но и полную стоимость эксплуатации:

— стоимость расходных материалов;
— доступность ремонта;
— срок поставки комплектующих;
— необходимость дополнительного оборудования;
— время, которое сотрудники тратят на подготовку и обслуживание;
— совместимость с лабораторной методикой.

Для предприятия с регулярными измерениями удобнее комплект с доступным сервисом и расходниками. Если отбор проводится эпизодически, может быть целесообразно сравнить покупку с привлечением аккредитованной лаборатории или арендой оборудования.

Где купить оборудование для отбора проб пыли в РБ

При выборе поставщика в Беларуси обращайте внимание на специализацию компании, опыт поставок измерительных приборов и готовность помочь с подбором под конкретную задачу. Надёжный продавец не ограничивается общим описанием модели: он уточняет объект измерений, методику, требуемый расход и условия эксплуатации.

Перед оформлением заказа проверьте:

— совпадают ли характеристики в коммерческом предложении и документации производителя;
— указана ли полная комплектность;
— доступны ли фильтры и запасные части;
— кто отвечает за гарантийный и послегарантийный сервис;
— какие документы передаются при поставке;
— включены ли доставка и обучение в стоимость.

Итоги

Оборудование для отбора проб пыли помогает предприятиям контролировать воздух рабочей зоны, работу аспирации и промышленные выбросы. Чтобы купить подходящий пробоотборник в Беларуси, сначала определите цель измерений, затем согласуйте методику и условия эксплуатации, проверьте расход, комплектность, сервис и требования к метрологическому обеспечению.

Правильно подобранный комплект снижает риск ошибок при отборе, упрощает работу лаборатории и помогает получать результаты, на которые можно опираться при оценке производственных процессов. Если задача связана с официальным контролем или отчётностью, до покупки оборудования рекомендуется согласовать выбор с лабораторией и ответственным специалистом предприятия.
